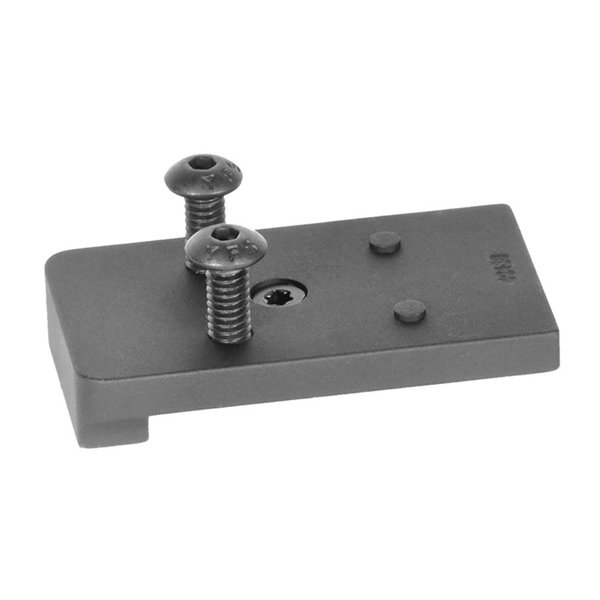

Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Razor, C-More RTS or STS red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs The screws that are included with this mount require a 5/64'' allen wrench for installation. This mount fits: Smith & Wesson K Frame Revolvers Smith & Wesson L Frame Revolvers Smith & Wesson N Frame Revolvers Smith & Wesson X Frame Revolvers If your revolver is not drilled and tapped this mount will not work. The best way to verify that it is/is not drilled and tapped is to open the cylinder and check the rib underneath. There should be through holes that are drilled and tapped. If there are not (like the above image) this mount will not work without you having the gun drilled and tapped. You can have a competent and qualified gunsmith drill and tap the top strap with the standard S&W hole pattern which will allow you to use our mount.
Améliore ton revolver S&W avec le support de visée Vortex Razor !
Le support de visée EGW pour les revolvers S&W K, L, N et X Frame te permet de monter facilement ta visée Vortex Razor, C-More RTS ou STS. En quelques étapes simples, tu peux remplacer la hausse de ton arme par ce support.
Instructions d'installation :
- Retire la hausse arrière*
- Installe le support de visée EGW dans le rail
- Serre la vis de réglage (si applicable)
- Place la visée à point rouge sur le support EGW (en plaçant un petit morceau de papier entre la visée et le support, tu faciliteras le retrait et éviteras que le Loctite ne colle à la visée).
- Applique du Loctite bleu sur les vis de montage fournies
- Serre les vis de montage à 15 in/lbs
Les vis fournies avec ce support nécessitent une clé hexagonale de 5/64'' pour l'installation. Ce support est compatible avec :
- Revolvers Smith & Wesson K Frame
- Revolvers Smith & Wesson L Frame
- Revolvers Smith & Wesson N Frame
- Revolvers Smith & Wesson X Frame
Si ton revolver n'est pas percé et taraudé, ce support ne fonctionnera pas. La meilleure façon de vérifier s'il l'est ou non est d'ouvrir le barillet et de vérifier la nervure en dessous. Il devrait y avoir des trous qui sont percés et taraudés. S'il n'y en a pas (comme sur l'image ci-dessus), ce support ne fonctionnera pas sans que tu fasses percer et tarauder ton arme. Tu peux faire appel à un armurier compétent pour percer et tarauder la partie supérieure avec le motif de trous standard de S&W, ce qui te permettra d'utiliser notre support.
